吹瓶机

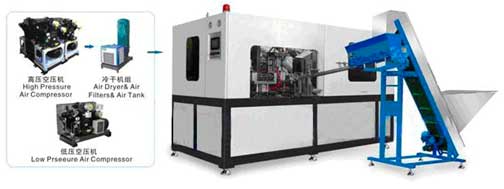

SN-A系列是我公司近来开发的一种二步法全自动吹瓶机，常规机型可吹制一出一到一出四腔，2升以内各种以PET、PP等结晶型塑料为原料的任何形状的碳酸饮料瓶、矿泉水瓶、化妆品瓶、耐高温瓶、农药瓶及其他包装容器。定制可吹制一出六，或瓶子容量最大可达到10L的同类包装容器。

机器特点：

全自动化，无需人工操作；
采用先进的微电脑控制系统，性能稳定；
采用红外线灯管加温，穿透力强，瓶坯自转受热，轨道公转，加热均匀，快速可靠；
加热区内的灯管、反射板宽度及高度均可调节，以适合不同结构的瓶坯的加温，并有自动排温装置，以保证烘道的恒温；
每个机械动作都有安全自锁装置，当某个工序出现故障时，程序将自动切换到安全状态；
各动作由气缸驱动，不采用油泵，具有无污染，噪音低等优点；
气路设计将动作和吹气分为三部份，以满足吹瓶、动作不同气压的需求；
采用高压及双曲臂连杆锁模，锁模力强；
操作方法有手动、自动两种方式；
安全可靠独特的阀位设计，更是让气路变得一目了然；
生产工艺流程全部自动化完成，具有投资省、效率高、操作方便、维修简单、安全等优点；
冷却系统达到理想的冷却效果；
安装，启动简单；
成瓶报废率低于0.2%。

机器参数说明：

全自动机型号及参数列表
项目	UNIT	SN-A2-600	SN-A4-600	SN-A6-600
瓶子最大容量	L	0.6	0.6	0.6
瓶口最大外径	mm	42	42	42
瓶身最大直径	mm	66	66	66
瓶身最大高度	mm	260	260	350
模腔数	pcs	2	4	6
理论产量	pcs/hr	1500-2400	3500-4400	4400-6000
灯管数量	pcs	28	56	84
最大加热功率	kw	42	84	126
机器安装总电力	kw	44	88	128
工作压力	Mpa	0.7-0.9	0.7-0.9	0.7-0.9
低压耗气量	Ltr/min	1000	2000	2800
吹瓶压力	Mpa	<3.0	<3.0	<3.0
高压耗气量	Ltr/min	1500-2000	3000-3500	4000-4500
机器尺寸WH)	m	2.31.51.7	31.952	4.52.551.88
机器重量	kg	1800	3200	4200

全自动机型号及参数列表
项目	UNIT	SN-A2-1000	SN-A1-1500	SN-A2-2000
瓶子最大容量	L	1	1.5	2
瓶口最大外径	mm	70	80	42
瓶身最大直径	mm	85	105	105
瓶身最大高度	mm	280	350	350
模腔数	pcs	2	1	2
理论产量	pcs/hr	1800-2000	900-1300	1800-2400
灯管数量	pcs	18	16	28
最大加热功率	kw	24	24	42
机器安装总电力	kw	24.5	24.5	44
工作压力	Mpa	0.7	0.7	0.7-0.9
低压耗气量	Ltr/min	1000-1200	900	900
吹瓶压力	Mpa	<3.5	<3.0	<3.0
高压耗气量	Ltr/min	1200-1500	1200-1600	1200-1600
机器尺寸WH)	m	2.51.61.8	2.3x1.6x1.8	2.41.81.7
机器重量	kg	1500	1500	2600

全自动机型号及参数列表
项目	UNIT	SN-A4-2000	SN-A1-5000	SN-A1-10L
瓶子最大容量	L	2	5	5-10
瓶口最大外径	mm	42	120	100
瓶身最大直径	mm	100	200	230
瓶身最大高度	mm	350	350	430
模腔数	pcs	4	1	1
理论产量	pcs/hr	3500-4000	500-700	500-700
灯管数量	pcs	56	16	36
最大加热功率	kw	84	27	50
机器安装总电力	kw	88	28	54
工作压力	Mpa	0.7-0.9	0.7	0.7-0.9
低压耗气量	Ltr/min	2000	1200
吹瓶压力	Mpa	<3.0	<3.0	<3.0
高压耗气量	Ltr/min	3000-3500	2000-2500
机器尺寸WH)	m	31.952	2.4x1.8x1.9	2.31.41.95
机器重量	kg	3200	2500	2000

C系列二步法半自动吹瓶机专门用来生产10ml-20L的矿泉水、饮料、油、化妆品、农药、民用药瓶（以PET,PMMA,PC,PS,PP,ABS为原料）等塑料容器，具有投入低，体积小，耗电省，操作与维修方便等特点。
整套机器分为主机和红外线烤箱两部分。
主机采用双曲轴调整模具,锁模力强、稳定、快速。主机的气动系统分为两个部分:气动操作部分和吹瓶部分来满足不同需求的动作。它可以提供足够和稳定的高压对吹大形状不规则的瓶子。
红外线烘箱采用加热预成型、预成型旋转和加热同步。因为瓶胚的瓶壁比较厚，普通的加热系统达不到理想的瓶胚加热效果，而红外线加热器可以穿透瓶胚内外，并且加热持久，均匀，保证了很好的成型质量。整个过程都是自动完成，只需要一位操作人员将瓶胚放入吹瓶机然后按下开关即可。
本机型特点：

红外线旋转烘箱采用德国吹瓶机节能设计，耗电省；采用红外线灯管加温，穿透力强，瓶坯自转受热，轨道公转，加热均匀，快速可靠；加热区内的灯管、反射板宽度及高温度均可调节，以适合不同结构的瓶坯的加温，并有自动排温装置，以保证烘道的恒温；
各动作由气缸驱动，不采用油泵，具有无污染，噪音低等优点，采用高压及双曲臂连杆锁模，锁模力强；
操作方法有手动、全自动两种方式，使机器能够运行在循序渐进的模式和半自动模式，安全可靠独特的阀位设计，更是让气路变得一目了然；
冷却系统保证了瓶胚颈部的质量；
具有投资省、效率高、耗电省、操作方便、维修简单、安全等优点；
瓶体免受污染成瓶报废率低于0.1%。

机器还装有消声器和润滑系统。

项目	单位	SN-C系列参数说明
项目	单位	SN - 2000	SN - 2P -A
制品容量	L	<1.5×2 /2×1	2×2/×3
生产能力	Pcs / h	700-1100	800-1100
制品口径	mm	＜90	＜90
模板有效面积	mm	340×350	350×400
最大模厚	mm	200	200
最小模厚	mm	120	120
开模行程	mm	140	160
锁模力	kn	80	80
拉伸行程	mm	380	380
工作气压	Mpa	≤0.9	≤0.9
吹塑气压	Mpa	≤3.0	≤3.0
吹瓶机功率	kw	0.1	0.1
加热器额定功率	kw	16	16
吹瓶机重量	kgs	450	600
加热器重量	kgs	280	280
主机尺寸	mm	1450×590×1650	1640×600×1650
烤箱尺寸	mm	1800×580×1350	1800×580×1350

项目	单位	SN-C系列参数说明
项目	单位	SN - 3P -A	SN - 5P
制品容量	L	2×2L /×5L	7-20L
生产能力	Pcs / h	450-1000	80-180
制品口径	mm	＜120	＜120
模板有效面积	mm	360×400	430×650
最大模厚	mm	280	400
最小模厚	mm	170	350
开模行程	mm	210	330
锁模力	kn	80	100
拉伸行程	mm	380	530
工作气压	Mpa	≤0.9	≤0.9
吹塑气压	Mpa	≤3.0	≤4.0
吹瓶机功率	kw	0.1	2
加热器额定功率	kw	16	36
吹瓶机重量	kgs	680	2000
加热器重量	kgs	280	500
主机尺寸	mm	1800×630×1750	2200×720×1900
烤箱尺寸	mm	1800×580×1350	2620×660×1600
