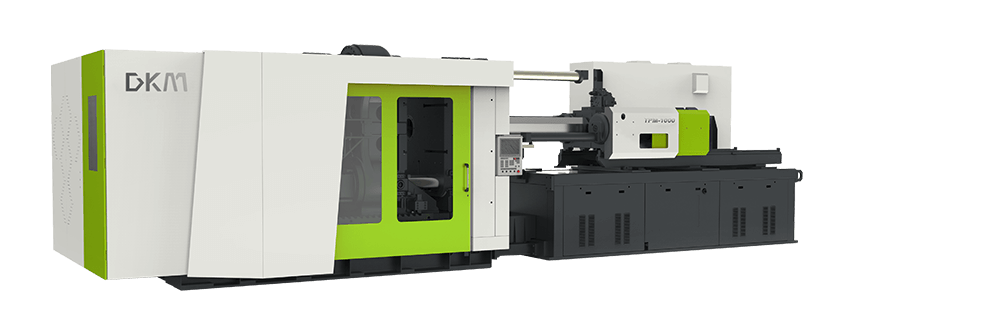

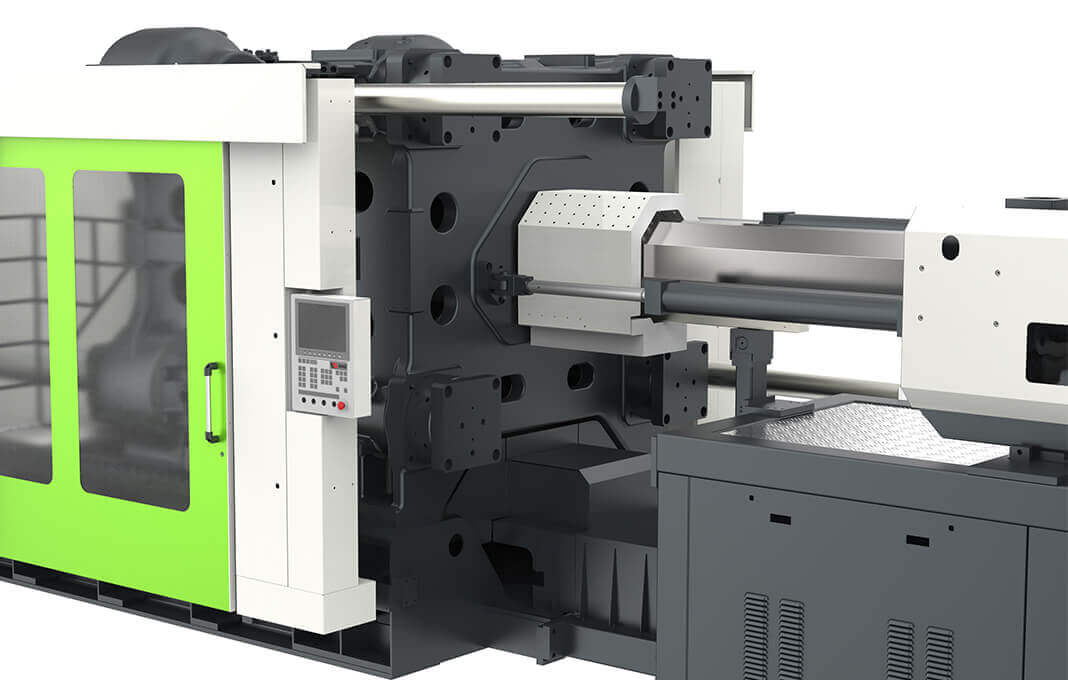

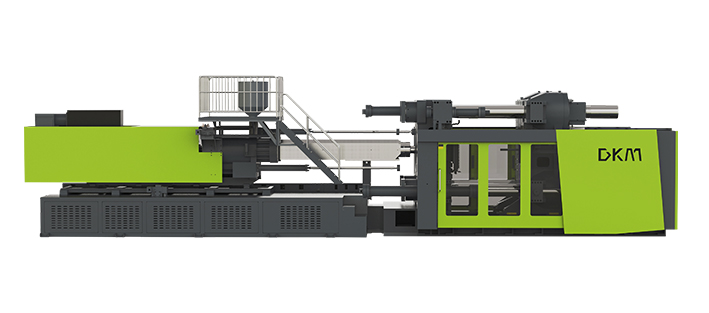

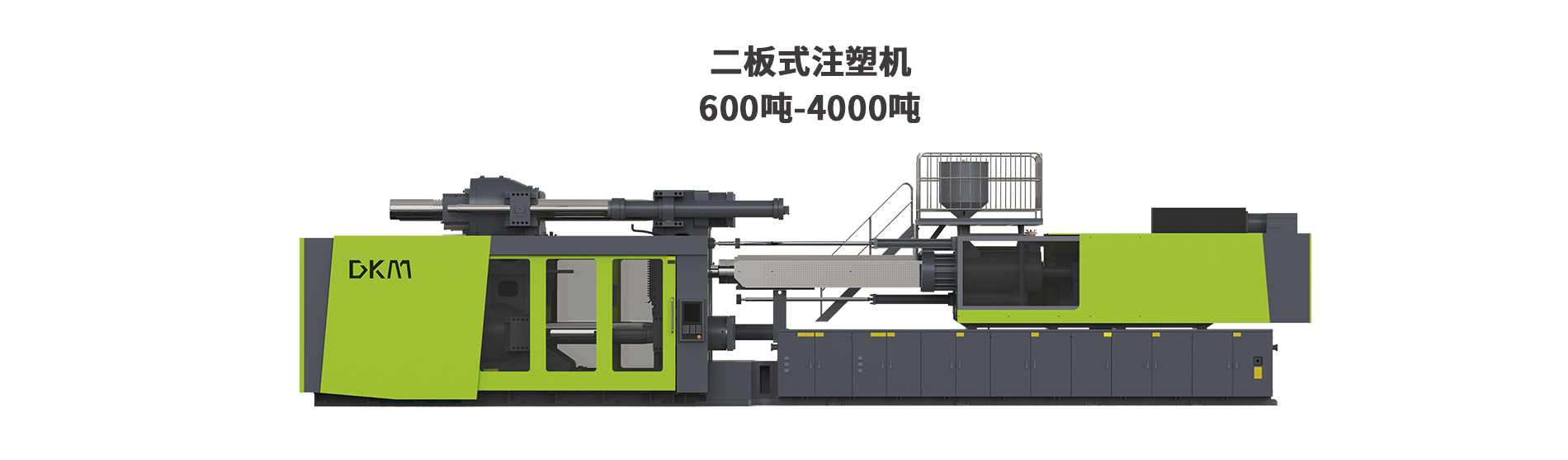

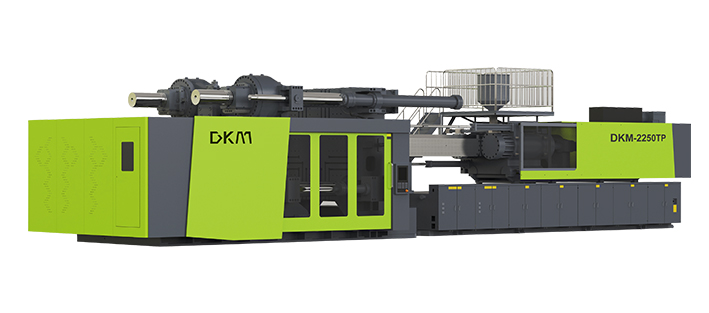

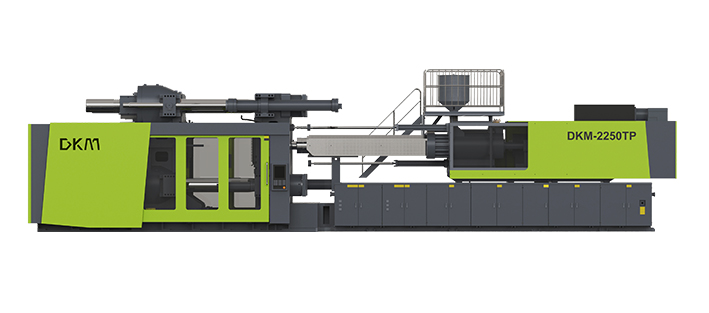

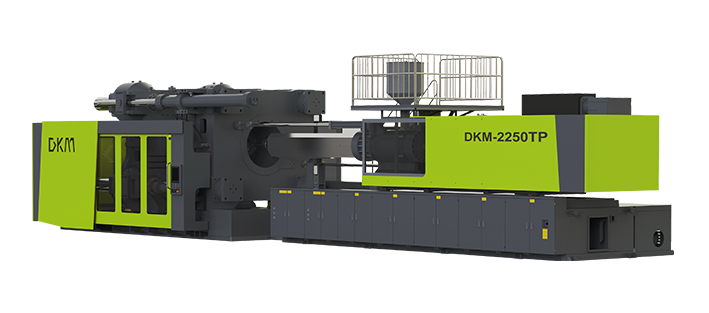

两板式注塑机 (1000Ton - 4000Ton)

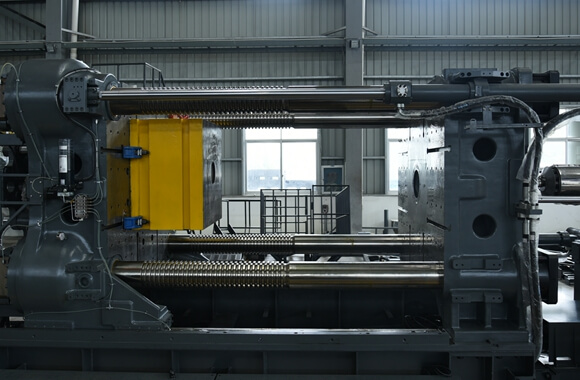

德库玛TP系列二板式注塑机不仅具有无限的容模量和取件空间，而且相对同等吨位的三板机具有独特的占地空间和锁模成型优势。

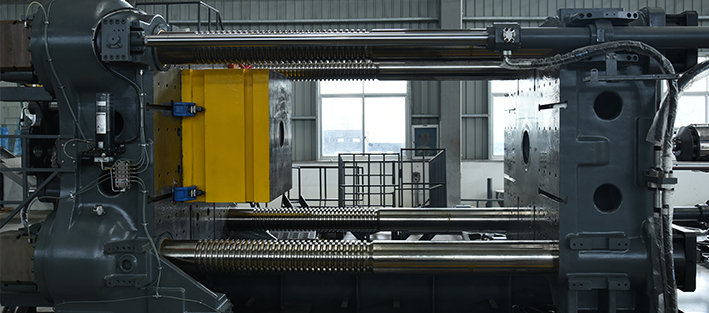

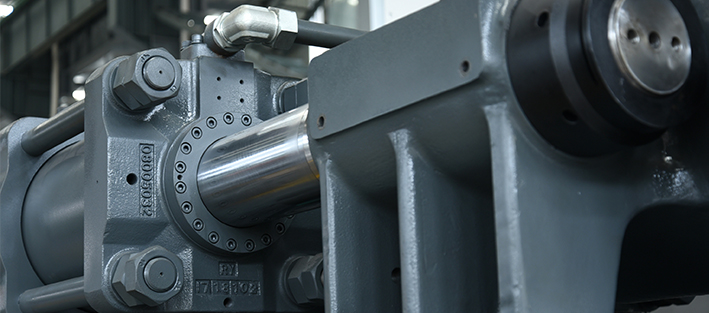

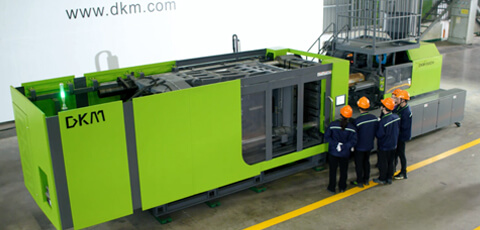

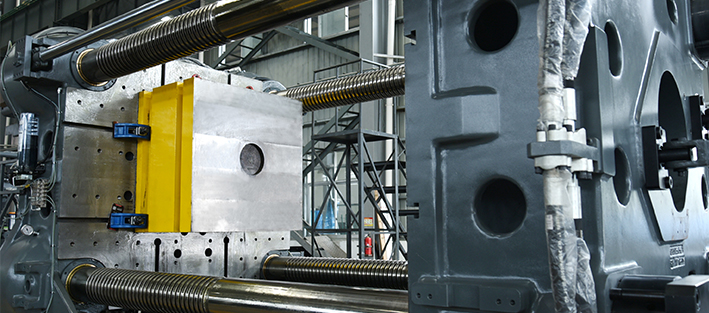

锁模单元特点
·射出加压缸补充锁模力

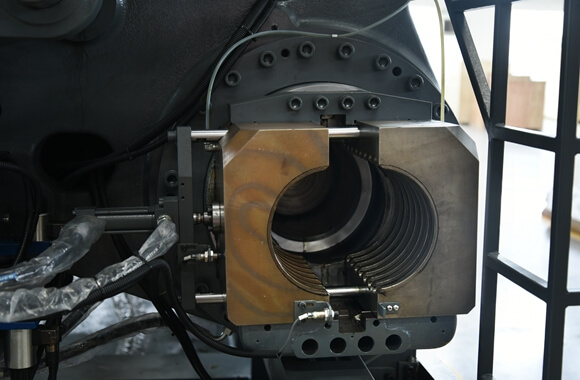

·锁模油缸无接触性密封结构安全有保障

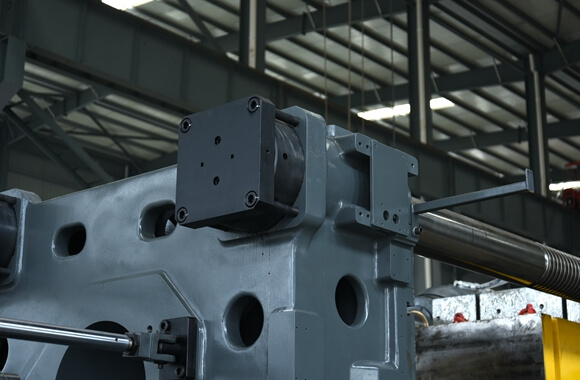

·四大柱拉杆油缸独立高精密快速控制
·适合高速深腔注塑
·高锁模压力设计
·高速合模设计缩短周期
油路系统
·节省能源提高射出效率
·液压油位报警
·低油温控制长寿命设计
| DKM-3350TP |
| | A | B | C |
| 注射装置 |
|
|
| 螺杆直径 | mm | 180 | 200 | 220 |
| 长径比 | （L/D） | 24.4 | 22 | 20 |
理论注射容量 | cm3 | 27977 | 34540 | 41793 |
| 注射重量 | g | 25180 | 31086 | 37614 |
| 注射压力 | Mpa | 194 | 157 | 130 |
| 螺杆转速 | rpm | 55 |
| 合模装置 |
|
| 合模力 | KN | 3350 |
| 移模行程 | mm | 2200-3200 |
拉杆内距 | mm | 2200×1950 |
| 最大模厚 | mm | 2000 |
| 最小模厚 | mm | 1000 |
| 最小模具尺寸 | mm | 1550×1350 |
| 顶出行程 | mm | 600 |
| 顶出力 | KN | 620 |
| 顶针数 | n | 29 |
| 其他 |
|
| 最大油泵压力 | Mpa | 19.5 |
| 电机功率 | KW | 237 |
| 电热功率 | KW | 200 |
外形尺寸 | m | 18000×5000×6499 |
| 机器重量 | t | 230 |
| 油箱容积 | L | 5000 |

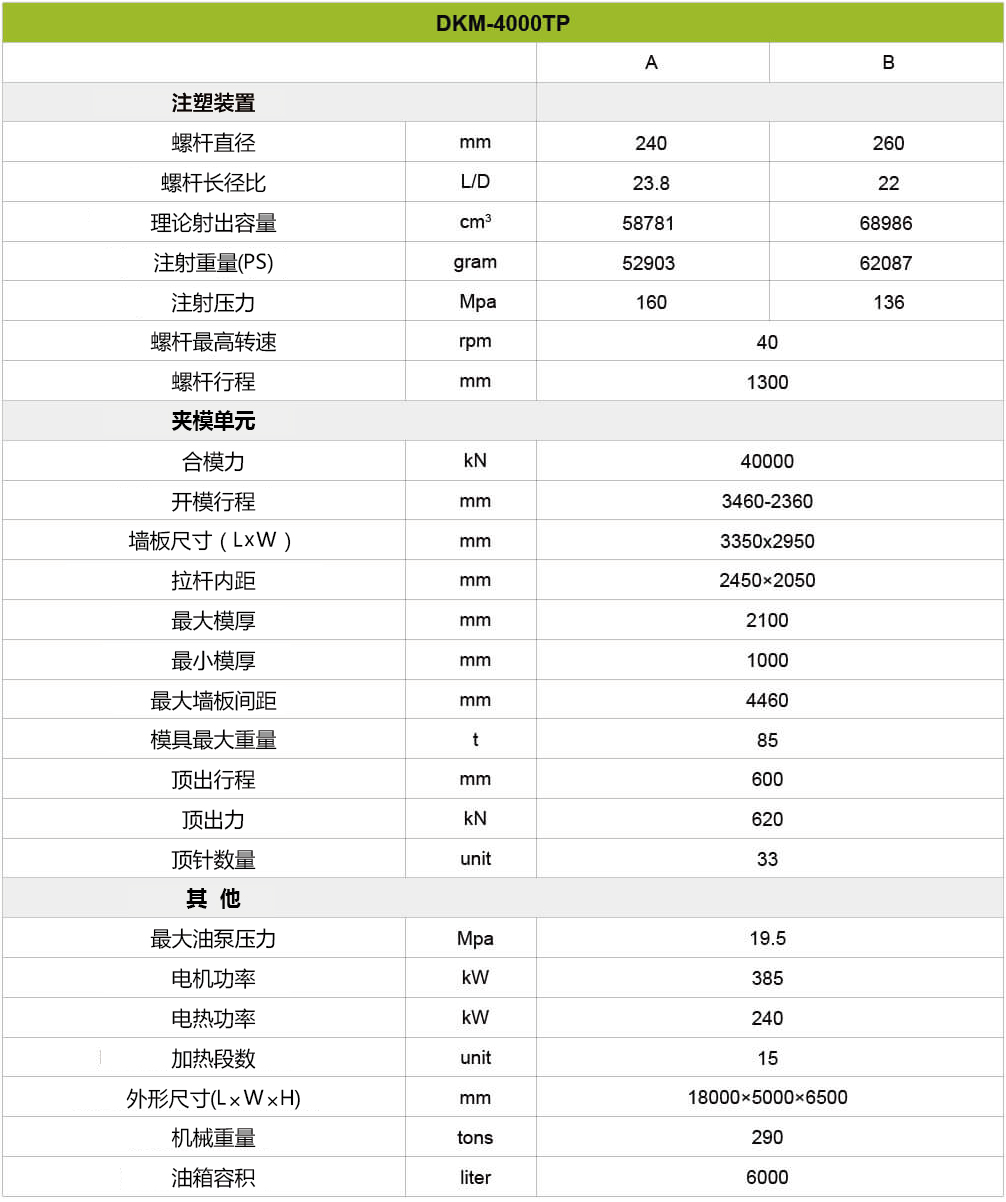

| DKM-4000TP |
| | A | B |
| 注射装置 |
|
| 螺杆直径 | mm | 240 | 260 |
| 长径比 | （L/D） | 23.8 | 22 |
| 理论注射容量 | cm3 | 58781 | 68986 |
| 注射重量 | g | 52903 | 62087 |
| 注射压力 | Mpa | 160 | 136 |
| 螺杆转速 | rpm | 40 |
| 合模装置 |
|
| 合模力 | KN | 40000 |
| 移模行程 | mm | 2300-3300 |
| 拉杆内距 | mm | 2450×2050 |
| 最大模厚 | mm | 2100 |
| 最小模厚 | mm | 1100 |
| 最小模具尺寸 | mm | 1700×1450 |
| 顶出行程 | mm | 600 |
| 顶出力 | KN | 620 |
| 顶针数 | n | 29 |
| 其他 |
|
| 最大油泵压力 | Mpa | 19.5 |
| 电机功率 | KW | 385 |
| 电热功率 | KW | 240 |
| 外形尺寸 | m | 18000×5000×6500 |
| 机器重量 | t | 290 |
| 油箱容积 | L | 6000 |
